Wir erfassen, analysieren und bewerten räumliche Daten passgenau für Ihre Anforderungen und Ihr Zielsystem. Nutzen Sie unsere Expertise und Technologien für ein effektives Infrastrukturmanagement. SCROLL Kommunales Infrastrukturmanagement Leistungen
Kommunales Infrastrukturmanagement

Modellierung Ihres Straßennetzes als Knoten-Kanten-Modell

Für ein systematischen kommunales Infrastrukturmanagement ist die Überführung Ihres Straßennetzes in ein übergeordnetes Ordnungssystem von zentraler Bedeutung. Wir nutzen das Knoten-Kanten-Modell als linienhafte Beschreibung der Netzgeometrie und –topologie nach den gültigen Regelungen (FGSV Arbeits-
papier 9, Reihe K 1.2).

  • Ersterfassung und Aufbau eines Knoten-Kanten-Modells nach AP 9
  • Aktualisierung und Pflege eines bestehenden Knoten-Kanten-Modells
  • Übernahme und Abgleich der vorhandenen Bestandsverzeichnisse inkl. Widmungsangaben

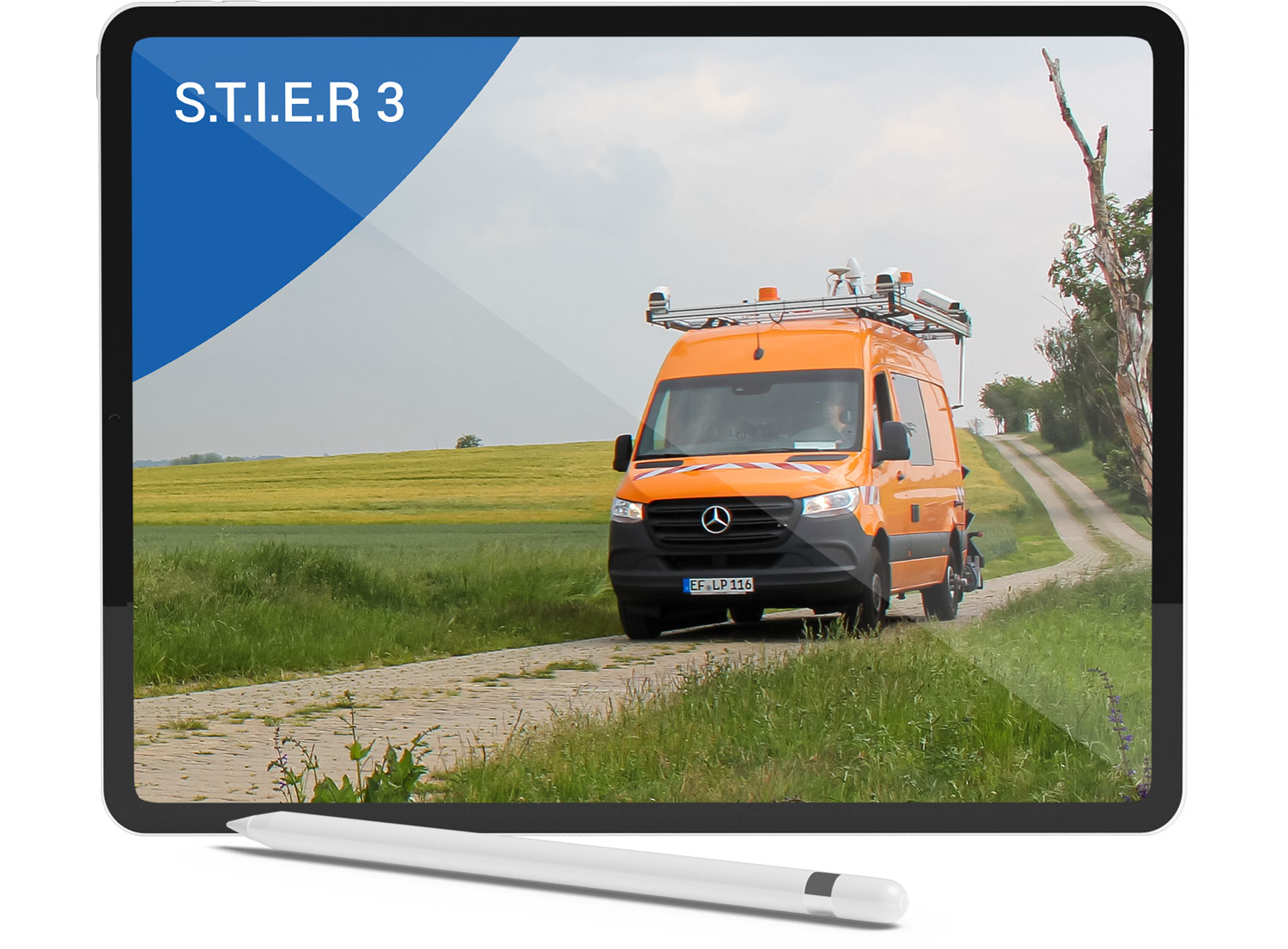

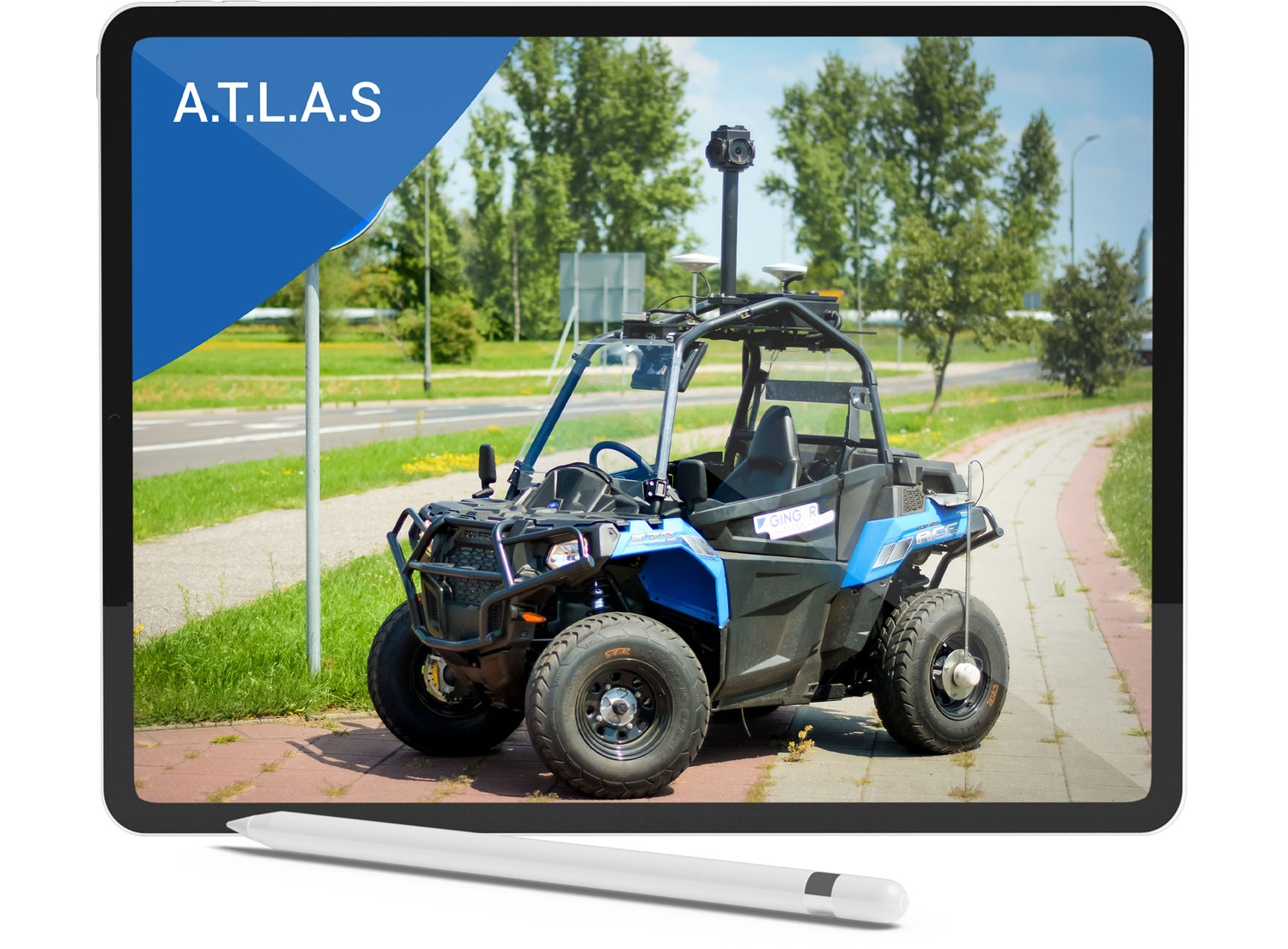

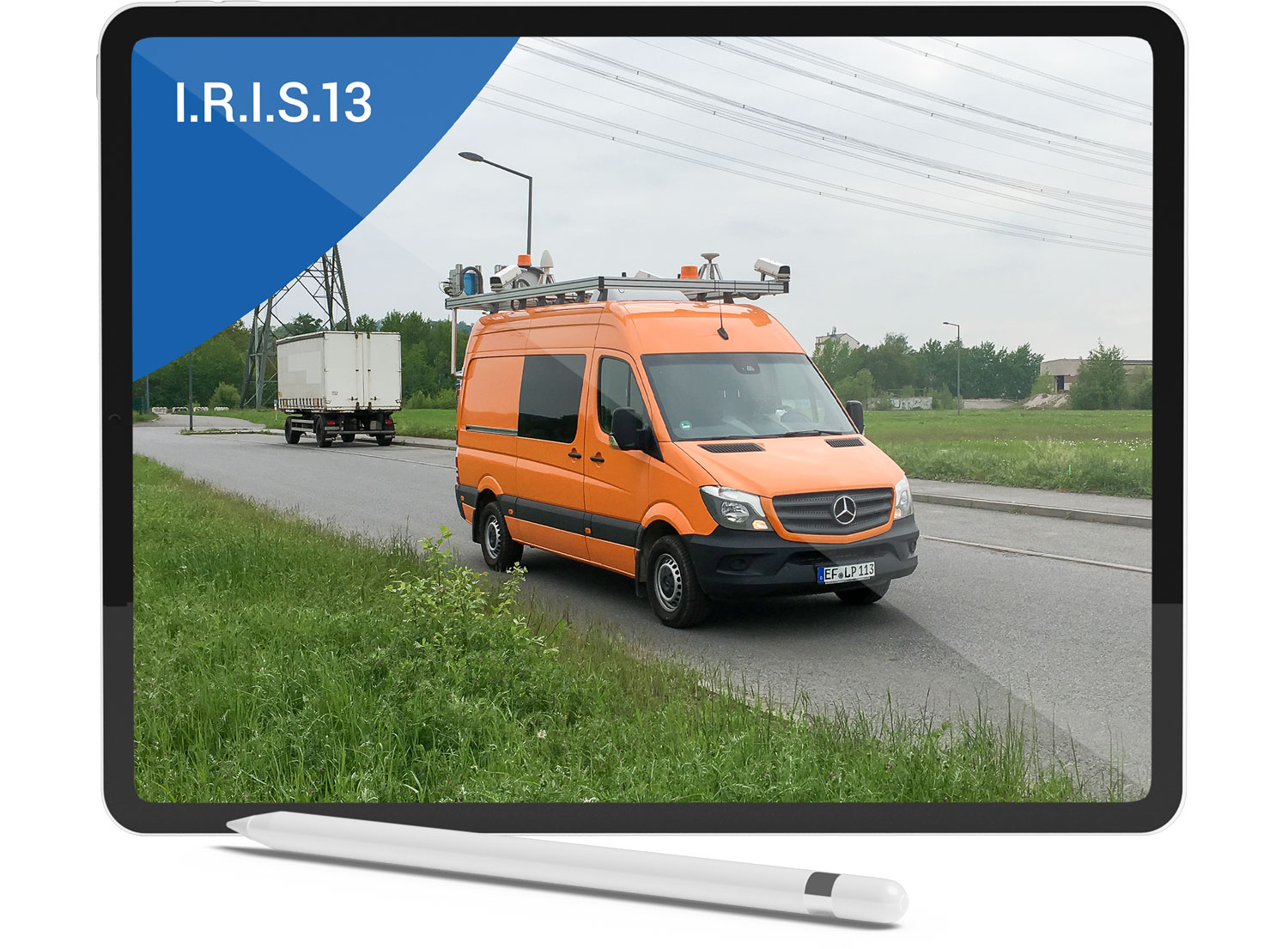

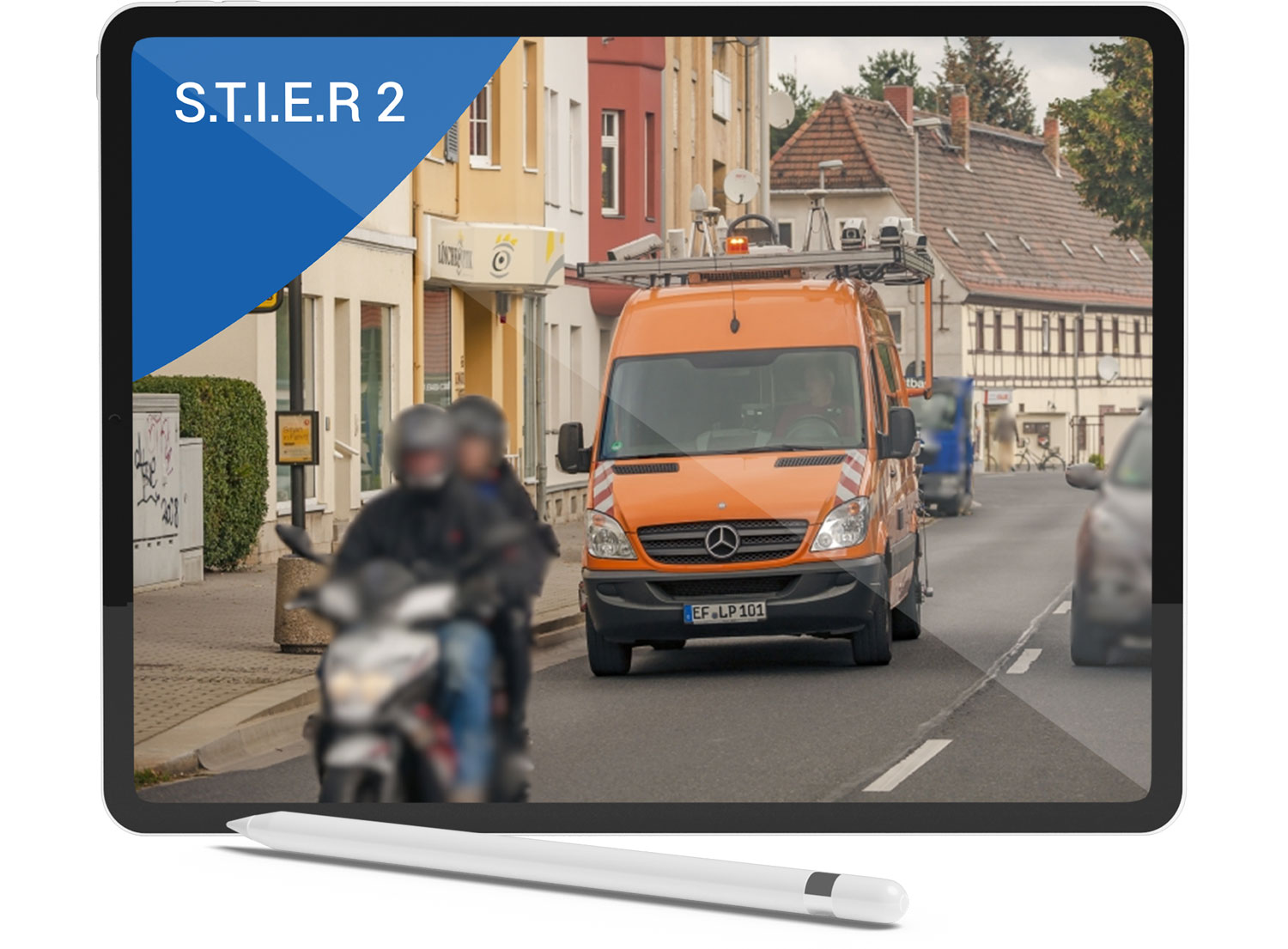

Systematische Datenerfassung mit Mobile Mapping Systemen im fließenden Verkehr

Mit unseren hochpräzisen Messsystemen erfassen wir systematisch und effizient räumliche Daten. Dabei werden georeferenzierte Einzel- und Panoramabilder aufgenommen sowie 3D-Punktwolken erzeugt, die eine hochgenaue Erfassung gewährleisten –  alle diese Daten erfüllen höchste Qualitätsstandards.

  • hochgenaue Umgebungsbilder und 360° Panoramabilder
  • 3D-Punktwolken aus Laserscanning
  • Oberflächenbilder der Fahrbahn
  • Trajektorie aus der Befahrung
Kommunales Infrastrukturmanagement

Präzise Kartierung von Flächen, Objekten und Nutzungen

Digitalisierung des Staßenraumes, von Realflächen/Flächenmodell bis zum Straßenmobiliar – wir garantieren eine umfangreiche Erfassung mit hoher absoluter sowie relativer Lagegenauigkeit. Je nach Bedarf werden regionale und nationale Regelwerke angewendet (AP 9, kommunale Erfassungskataloge, Bewertungsrichtlinie aus der DOPPIK etc.) und so die individuellen Besonderheiten und Kundenanforderungen berücksichtigt.

  • Abbildung des Verkehrsraumes im Realflächenmodell
  • Ermittlung der versiegelten Flächen (Oberflächenentwässerung zur Gebührenerhebung)
  • Zusammenstellung von Widmungsflächen für das elektronische Bestandsverzeichnis
  • Erstellung diverser Fachkataster, z.B. für Beleuchtung, Entwässerungseinrichtungen, Poller etc.
  • Erstellung eines Verkehrszeichenkatasters
  • Digitalisierung der Borde und Randeinfassungen
  • Verortung der Bauwerke

Zustandserfassung und –bewertung Ihrer Straßen

Unsere Zustandserfassung erfolgt nach den einschlägigen Regelwerke wie der E EMI 2012 und den Empfehlungen der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV) und in Anlehnung an das Arbeitspapier 9 „Visuelle Zustandserfassung“ (AP9 / AP9K). Gleichzeitig setzen wir zertifizierte Messtechnik ein, um eine bestmögliche Vergleichbarkeit zu dem Verfahren für die Hauptverkehrsstraßen (nach ZTV ZEB-StB 2006) zu ermöglichen. Mit dieser Kombination der Erfassungsmethoden bieten wir unseren Kunden eine optimale Abbildung der aktuellen Straßenqualität und damit eine ideale Grundlage für die Bauverwaltung.

  • Zustandserfassung auf Grundlage von Messdaten (BASt-zertifizierte Sensorik)
  • Transparente Erfassungsmethodik und reproduzierbare Ergebnisse
  • Ermittlung von Hauptschadensursachen
  • K.I.-gestützte Detektion und Klassifikation von Schäden aus Bild- und Laserscandaten

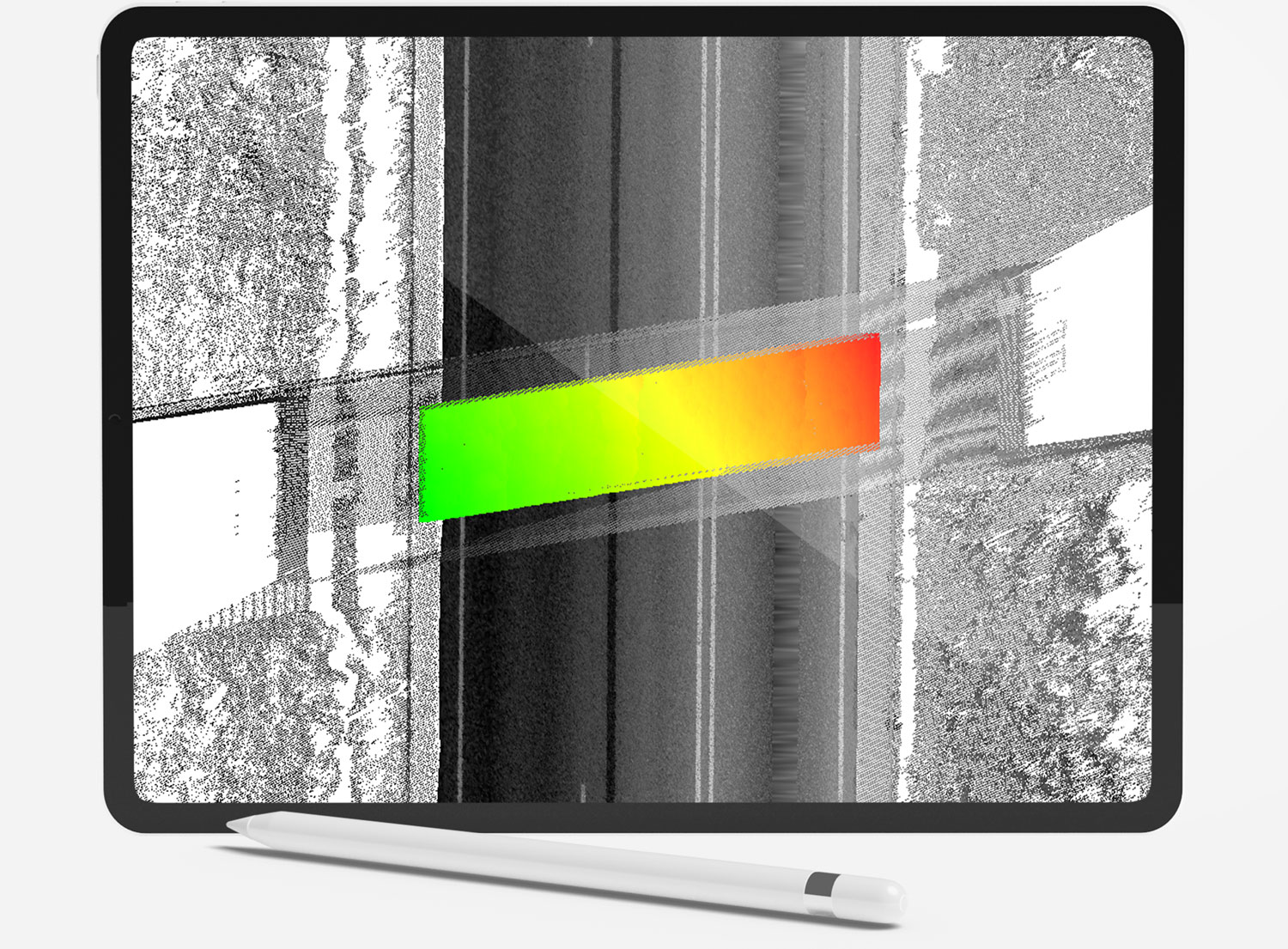

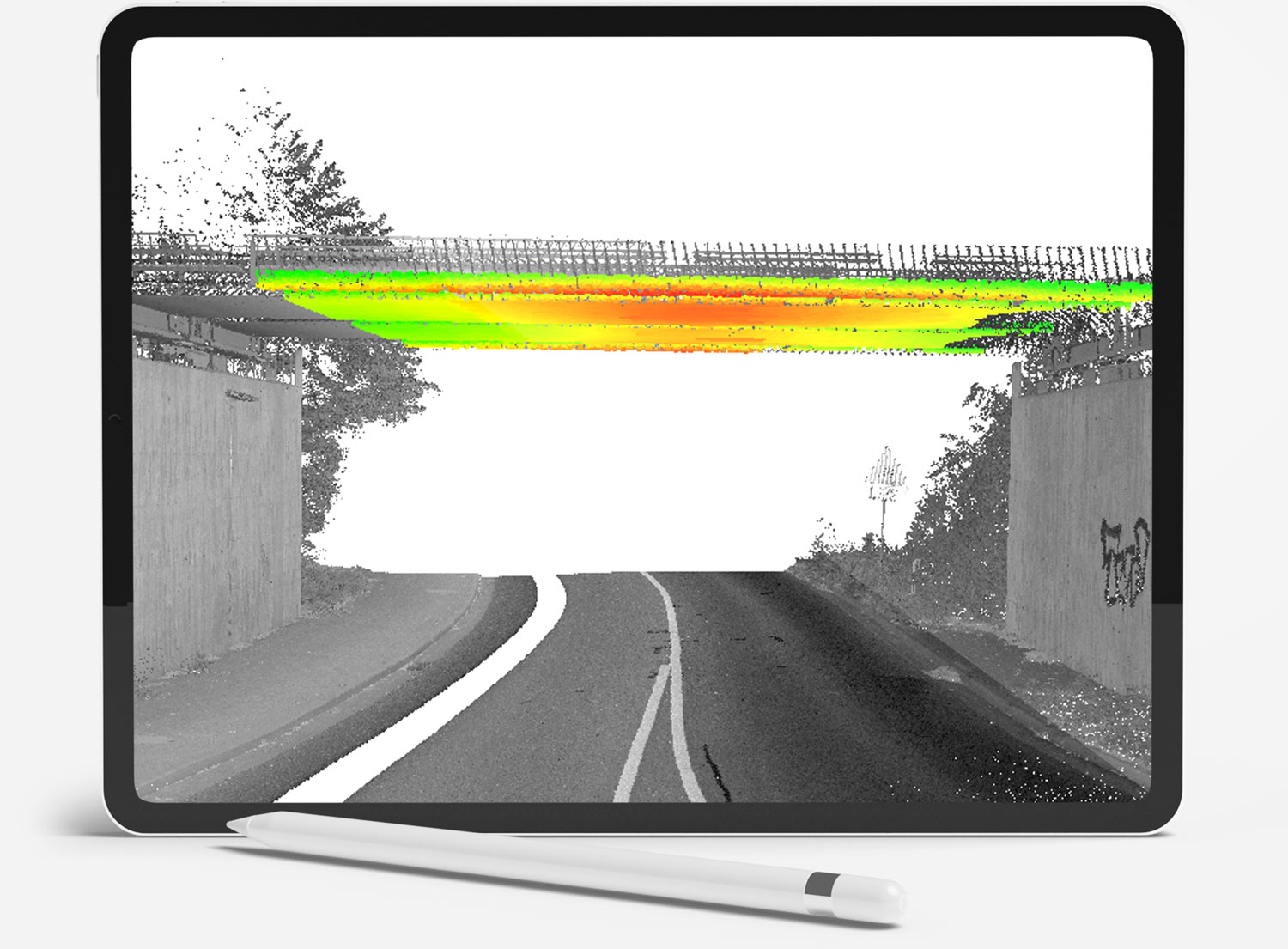

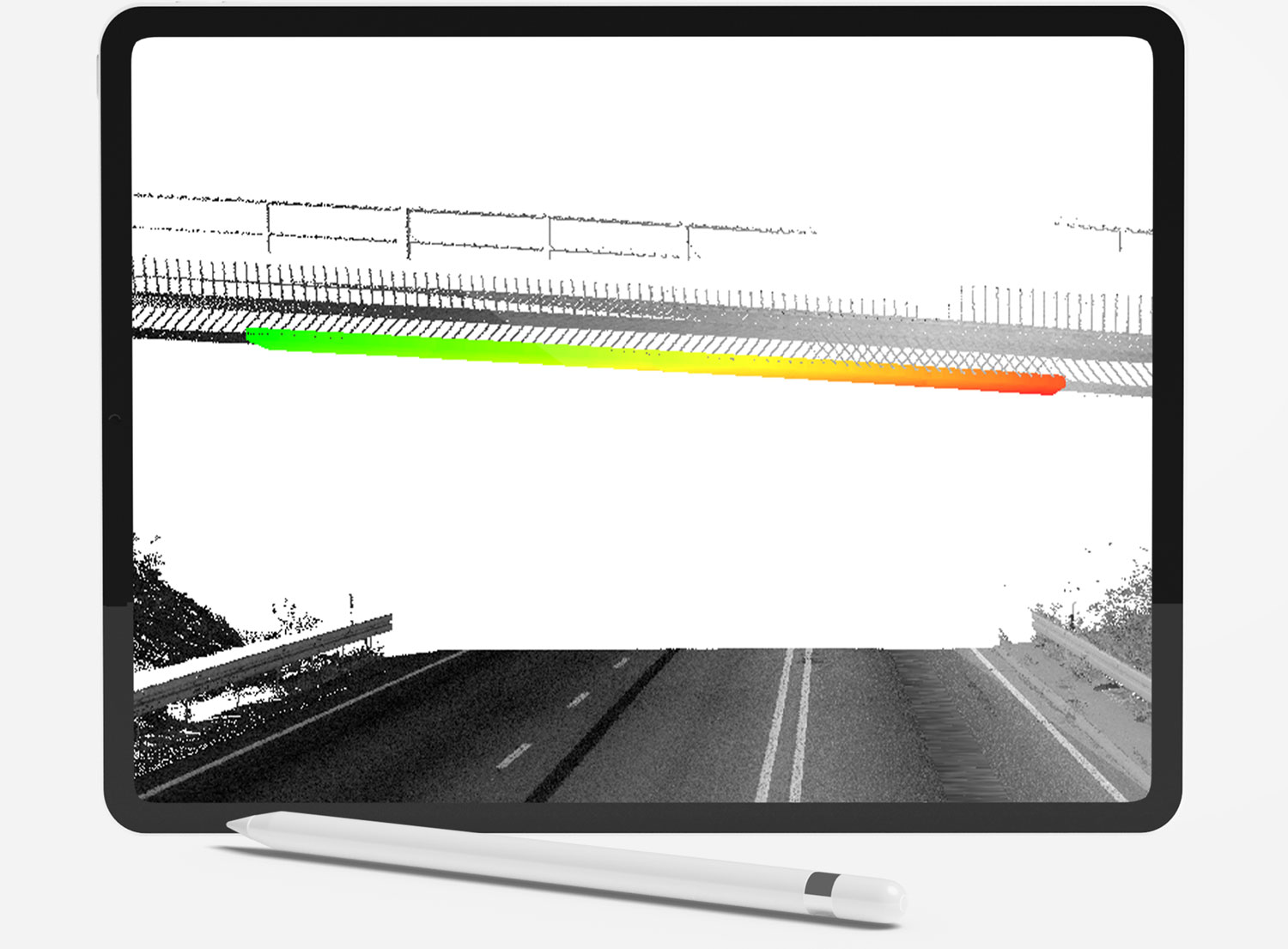

Lichtraumanalysen

Mit Hilfe unserer Messfahrzeuge erzeugen wir ein dreidimensionales Abbild des befahrenen Straßenkorridors. Diese Daten eignen sich vor allem, um millimeter-genaue relative Messungen innerhalb des Laserscans zu realisieren. Ein besonderer Anwendungsfall ist dabei die Lichtraumanalyse.  Dabei wird für alle im lichten Raum befindlichen Objekte der 3D-Abstand zum lotrecht korrespondieren-den Messpunkt auf der Fahrbahnoberfläche berechnet. Im Ergebnis können z. B. Bauwerksunterseiten von Überführungsbauwerken flächenhaft mit Durchfahrts-höhen attribuiert und Minimalwerte sehr genau lokalisiert werden. Die so erfassten Daten dienen beispielsweise der Routenplanung für Sondertransporte. Ein anderer Anwendungsfall ist die Prüfung auf Lichtraumverletzungen, durch z. B. Bäume oder sonstigen Bewuchs, wie sie in den jeweiligen Straßen- und Wegegesetzen geregelt sind.

  • Erstaufnahmen und Aktualisierung von minimalen Durchfahrtshöhen
  • Lichtraumanalysen im Bereich von Überführungsbauwerken, Verkehrszeichen, Lichtsignalanlagen, etc.
  • Hohe absolute Lagegenauigkeit der Ergebnisse
  • Genaue objektive und nachvollziehbare Messung von Durchfahrtshöhen
  • Sehr dichte Abtastung relevanter Objekte im Lichtraum durch flächenhaftes Laserscanning

Mit modernsten Technologien erfassen und bewerten wir alle relevanten Informationen auf, neben und unter der Straße. In Datenbanken oder Geoinformations-Systeme eingepflegt, dienen die Daten der Verwaltung, dem Werterhalt und der Weiterentwicklung von Straßennetzen.
